【00:00-00:25 开篇引入】

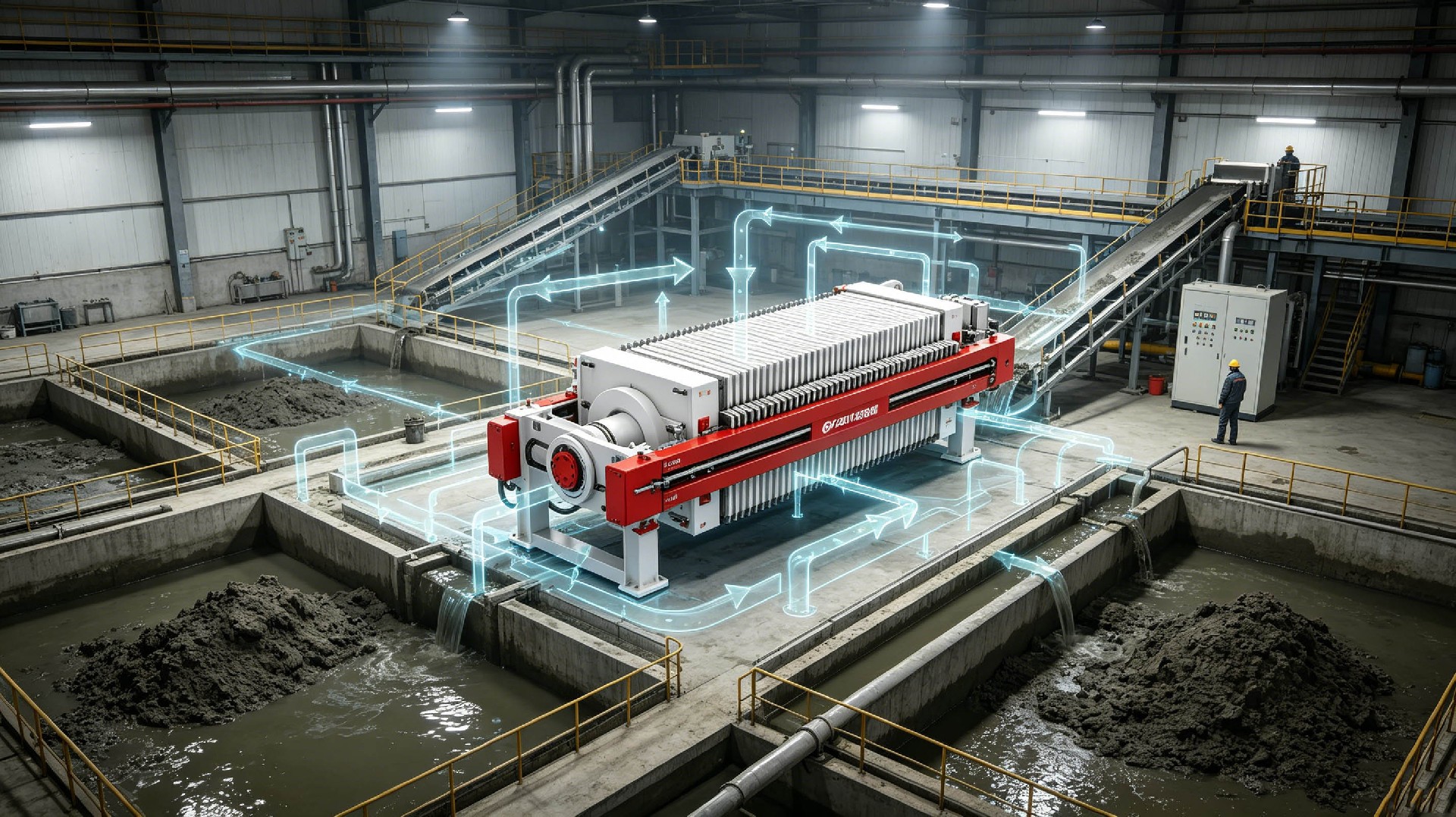

工业污水处理、化工固液分离、食品浆料脱水难题，一直是各行业生产痛点。传统过滤设备脱水效率低、滤饼含水率高、人工操作繁琐。今天为大家带来衡水海江全自动隔膜压滤机三维演示动画，由尚格创意科技全程三维可视化制作，直观拆解设备结构、全自动运行全流程，一站式覆盖环保污水、化工、食品、矿山多行业固液分离场景。

【00:26-00:58 整机结构拆解】
整机由主机机架、液压压紧系统、滤板滤布组件、高压进料管路、隔膜压榨模块、全自动水冲洗机构、翻板接液装置、电控自动化系统八大核心模块组成。
高强度焊接机架承重稳定，两侧导轨支撑整套滤板；液压油缸提供高压压紧力，密封滤室杜绝漏浆；滤板预留贯通通孔，组装后形成进料、出液、洗涤、压榨四道独立流体通道；滤布密封于板框之间，实现精准固液拦截；配套独立高压冲洗单元，封闭式毛刷结构，节水且无污水外溢。

【00:59-02:10 完整自动化工作循环（核心流程）】
第一步：液压压紧。电控系统启动液压站，活动压板向前推进，将全部滤板紧密压实，形成密闭过滤腔室，设备进入待过滤状态。
第二步：高压进料过滤。进料泵将污泥、化工悬浮液、食品浆料等物料，沿角孔通道送入每一组滤室。液体透过滤布，沿滤板凹槽汇流至排液通道集中排出；固体颗粒被截留，在滤室内逐步堆积形成原生滤饼。
第三步：隔膜深度压榨。进料完成后，高压水 / 压缩空气通入隔膜滤板内腔，隔膜向外膨胀挤压滤饼，强力挤出滤饼内部残留水分，大幅降低泥饼含水率，提升物料回收价值。
第四步：滤饼洗涤（可选工况）。针对化工、食品洁净物料，通入洗涤清水穿透滤饼，去除滤饼内可溶性杂质，保障产品纯度。洗涤完成后通入压缩空气吹扫，排空滤饼残留洗涤液。
第五步：自动卸饼。压榨工序结束，液压系统松开压板，滤板逐块拉开；配套震打辅助装置震动滤布，干化滤饼自动脱落，下方翻板承接滤液、防止二次污染。
第六步：全自动滤布冲洗。卸饼完成，独立高压冲洗机构沿轨道往复移动，高压水配合封闭式毛刷全方位清洗滤布，疏通滤孔，冲洗废水回收循环利用，完成整套闭环工作循环，设备自动进入下一轮作业。

【02:11-02:40 产品核心优势】

1. 全自动一体化运行，全程无需人工值守，大幅降低人工成本；

2. 隔膜二次压榨技术，滤饼含水率远低于普通板框设备，减少固废转运成本；

3. 封闭式高压水冲洗系统，节水 30% 以上，冲洗污水可回收再利用；

4. 模块化组装机架，拆装、运输、现场维护便捷；

5. 全密闭过滤工况，无粉尘、无异味外泄，适配化工、有毒物料处理；

6. 适配性广，覆盖市政污水处理、化工浆料、食品加工、矿山冶金、新能源固废、医药提取六大行业。

【02:41-03:02 片尾收尾 + 制作方介绍】
以上就是全自动压滤机完整工作原理三维演示。尚格创意科技专注化工设备、环保污水处理、食品机械、矿山装备、新能源设备 3D 工业动画制作，可定制设备结构拆解、工艺流程、生产线全流程仿真三维动画，为设备企业展会宣传、线上推广、客户培训提供可视化解决方案。
